    Схема работы: Топливная Система Common Rail, бензин и дизель.

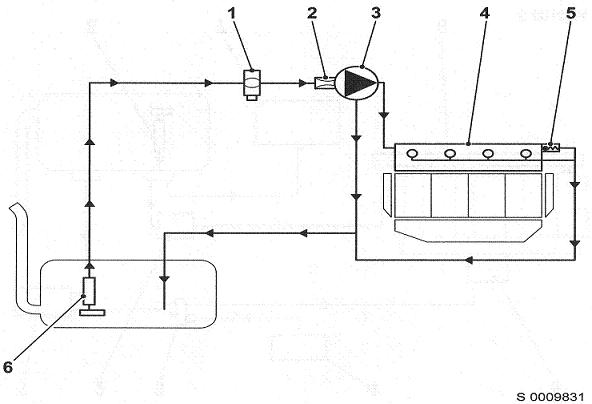

    Принципиальная схема (Дизель)
     1.Топливный фильтр
     2.Регулятор давления топлива
     3. Насос высокого давления
     4.Система топливоподачи "common rail"
     5.Датчик давления топлива
     6.Топливный насос с датчиком


     Система общей питающей линии (дизельные двигатели)

    Система топливоподачи "common rail" подает топливо под давлением от направляющей-распределителя топлива к топливным форсункам.

    Преимущества системы подачи топлива по направляющей-распределителю топлива:

    Сокращает шумы при работе
    Сокращает объем загрязняющих газов и частиц
    Выдает более высокий крутящий момент двигателя при низких скоростях работы двигателя
    Система топливоподачи по направляющей-рапределителю топлива состоит из четырех основных компонентов:

    Насос высокого давления со встроенным регулятором давления
    Направлящая-рапределитель, которая является емкостью, содержащей топливо
    Топливные форсунки
    Блок управления двигателя
    С направляющей-распределителя топливо подается под высоким давлением на топливные форсунки каждого цилиндра.

    Давление впрыска топлива в общей питающей линии может достигать 1600 бар, позволяя формировать более мелкие частицы впрыскиваемого топлива, что обеспечивает улучшенную смесь топлива с питающим воздухом по сравнению с традиционными системами впрыска топлива. Поэтому обеспечивается более полное сгорание топливо-воздушной смеси и уменьшенные вредные выбросы дыма и частиц, включая углекислый газ.

    Модуль управления двигателя работает следующим образом:

    Постоянно отслеживает рабочее состояние двигателя
    Определяет давление впрыска, необходимое двигателю для правильной работы, и соответственно, настраивает регулятор давления. Модуль управления двигателем обеспечивает правильное давление топлива, анализируя сигнал от датчика давления, расположенного в направляющей распределителе.
    Определяет интервалы времени для впрыска необходимого количества топлива
    Управляет каждой топливной форсункой отдельно после определения давления и времени впрыска.
    В заключение поток впрыскиваемого топлива определяется следующим образом:

    Длительность впрыска
    Скорость открытия и закрытия топливной форсунки
    Ход иглы (определяется типом топливной форсунки)
    Номинальный гидравлический поток форсунки (определяется типом топливной форсунки)
    Давление в направляющей-распределителе
    Схема (бензин)
    null
    1.Адсорбер
    2.Топливный фильтр (только F4R 720)
    3.Электромагнитный клапан
    4.Модуль управления двигателем (ECU)
    5.Корпус дроссельной заслонки
    6.Труба топливного распределителя
    7.Вспомогательный отопитель (если он установлен)
    8.Топливный насос с датчиком





    Система улавливания паров в топливном баке (бензин)

    Система улавливания паров в топливном баке предназначена для предотвращения испарения топливных паров в атмосферу путем сбора испарившегося из бака топлива в баке улавливания паров. Бак улавливания паров содержит активированный уголь, который поглощает углеводороды топлива.

    При нормальной рабочей температуре двигателя запасенные в баке улавливания пары топлива поступают в корпус дроссельного клапана через соленоидный клапан, который включается модулем управления двигателем (ECU).







    Источник: http://TIS-2000 информация по обслуживанию
